GEN 3.2.1  ATSAKINGA TARNYBA(-OS)

Oro navigacijos informacijos skyrius rengia ir platina oro navigacijos žemėlapius. Adresas pateikiamas toliau, GEN 3.2.3 poskyryje.

Žemėlapiai rengiami pagal ICAO 4 priedą – Oro navigacijos žemėlapiai.

Šių sąlygų neatitikimai nuo ICAO 4 priedo standartų pateikti GEN 1.7 skyriuje.

GEN 3.2.2  ŽEMĖLAPIŲ TVARKYMAS

Į AIP Įtraukti oro navigacijos žemėlapiai nuolat atnaujinami pagal AIP pakeitimus. Žemėlapių pakeitimai, kurie neįtraukti į AIP, skelbiami AIP pataisose ir yra pateikti šio skyriaus GEN 3.2.8 poskyryje. Informacija apie naujų žemėlapių ir schemų planavimą ar išleidimą skelbiama Oro navigacijos informacijos aplinkraščiuose.

Paskelbtuose žemėlapiuose pastebėti netikslumai, jei jie yra svarbūs, taisomi NOTAM.

GEN 3.2.3  PIRKIMO SUSITARIMAI

Šio skyriaus GEN 3.2.5 poskyryje išvardytus žemėlapius galima įsigyti:

GEN 3.2.4  TURIMI ORO NAVIGACIJOS ŽEMĖLAPIŲ RINKINIAI

1. Vizualiųjų skrydžių oro navigacijos žemėlapis – ICAO 1:500 000;
2. Aerodromo žemėlapis – ICAO;
3. Aerodromo eismo schema – ICAO;
4. Orlaivių stovėjimo aikštelių ir pastatymo schema – ICAO;
5. Aerodromo kliūčių žemėlapis – ICAO – A tipas (kiekvieno kilimo ir tūpimo tako);
6. Maršrutinis žemėlapis – Laisvų maršrutų oro erdvė;
7. Rajono žemėlapis – ICAO;
8. Standartinio išskridimo pagal prietaisus žemėlapis (SID) – ICAO;
9. Standartinio atskridimo pagal prietaisus (STAR) žemėlapis – ICAO;
10. Artėjimo tūpti pagal prietaisus žemėlapis – ICAO (kiekvieno kilimo ir tūpimo tako ir procedūros tipo);
11. Vizualiojo artėjimo tūpti žemėlapis – ICAO;
12. Tiksliojo artėjimo tūpti vietovės žemėlapis – ICAO;
13. ATC stebėjimo mažiausio absoliutaus aukščio žemėlapis – ICAO.

1. Vizualiųjų skrydžių oro navigacijos žemėlapis – ICAO 1:500 000
   Ši serija yra sukurta naudojant Lamberto konforminę kūginę projekciją. Žemėlapyje pavaizduoti oro navigacijos duomenys yra tinkami naudoti trumpo ir vidutinio nuotolio operacijoms, jame vaizduojami visi susiję objektai. Žemėlapis apima atrinktus aerodromus, svarbias kliūtis, ATS sistemos elementus, specialios veiklos oro erdvę, radionavigacijos priemones ir t.t. Žemėlapyje pateikta informacija atitinka vizualiosios oro navigacijos poreikius, jis taip pat yra naudojamas priešskrydiniam planavimui.
2. Aerodromo žemėlapis – ICAO
   Šiame žemėlapyje yra smulkūs duomenys apie oro uostus, kad įgulos būtų aprūpintos informacija, padedančia orlaiviui manevruoti:
   • nuo orlaivio stovėjimo vietos iki kilimo ir tūpimo tako; ir
   • nuo kilimo ir tūpimo tako iki orlaivio stovėjimo vietos; taip pat pateikta esminė informacija apie aerodromą.
3. Aerodromo eismo schema – ICAO
   Ši schema rengiama tų aerodromų, kur dėl informacijos, reikalingos orlaiviui riedėti žeme išilgai riedėjimo takų į ir iš stovėjimo vietos, nuorodų pertekliaus nėra pakankamai aiškiai nurodyta Aerodromo žemėlapyje – ICAO.
   Ši papildoma schema orlaivių įguloms suteikia smulkią informaciją, padedančią orlaiviui riedėti žeme į ir iš stovėjimo vietos bei pastatyti orlaivį.
   Kauno, Palangos bei Šiaulių aerodromų eismo schemose kartu pateiktos orlaivių stovėjimo aikštelių ir pastatymo schemos – ICAO.
4. Orlaivių stovėjimo aikštelių ir pastatymo schema – ICAO
   Ši schema rengiama tų aerodromų, kur dėl sudėtingos terminalų įrangos informacija Aerodromo žemėlapyje – ICAO arba Aerodromo eismo schemoje – ICAO nėra pakankamai aiški.
   Ši papildoma schema suteikia orlaivių įguloms smulkią informaciją, padedančią orlaiviui riedėti žeme tarp riedėjimo takų ir orlaivio stovėjimo aikštelių bei pastatyti orlaivį.
   Kauno, Palangos bei Šiaulių aerodromų orlaivių stovėjimo aikštelių ir pastatymo schemose kartu pateiktos aerodromų eismo schemos – ICAO.
5. Aerodromo kliūčių žemėlapis – ICAO (A tipo – ribojimai)
   Šiame žemėlapyje yra smulki informacija apie aerodromų kliūtis orlaivio kilimo zonoje. Vaizdas pateiktas plane iš viršaus ir iš šono.
6. Maršrutinis žemėlapis – Laisvų maršrutų oro erdvė
   Yra parengtas Vilniaus FIR/UIR Maršrutinis – laisvų maršrutų oro erdvės žemėlapis. Žemėlapis įgulai suteikia informaciją, reikalingą oro navigacijai per pagrindinius FRA taškus, laikantis oro eismo paslaugų teikimo procedūrų.
7. Rajono žemėlapis – ICAO
   Yra parengtas žemėlapis, kuriame atvaizduoti vietos pranešimų reikalavimai ir įtraukti visi aerodromai draudžiamosios, ribojimų ir pavojingos zonos bei oro eismo paslaugų teikimo sistema.
8. Standartinio išskridimo pagal prietaisus žemėlapis (SID) – ICAO
   Šis žemėlapis įgulai suteikia informaciją, kuri padeda atlikti paskirto standartinio išskridimo pagal prietaisus maršruto procedūrą nuo skrydžio kilimo fazės iki maršruto fazės. Kiekviename žemėlapyje yra susijusi oro navigacijos informacija, pvz., radijo navigacijos priemonės, pagrindiniai taškai, poslinkiai, atstumai, MSA ir AMA.
9. Standartinio atskridimo pagal prietaisus (STAR) žemėlapis – ICAO
   Šis žemėlapis įgulai suteikia informaciją, kuri padeda atlikti paskirto standartinio atskridimo pagal prietaisus maršruto procedūrą nuo skrydžio maršruto fazės iki artėjimo tūpti fazės. Kiekviename žemėlapyje yra susijusi oro navigacijos informacija, pvz., radijo navigacijos priemonės, pagrindiniai taškai, poslinkiai, atstumai, MSA ir AMA.
10. Artėjimo tūpti pagal prietaisus žemėlapis – ICAO
    Šie žemėlapiai parengti visiems aerodromams, kuriais naudojasi civilinė aviacija ir kur yra nustatyta standartinė artėjimo tūpti pagal prietaisus procedūra.
    Yra parengtas atskiras kiekvienos artėjimo tūpti pagal prietaisus procedūros žemėlapis. Pateikti oro navigacijos duomenys suteikia informaciją apie aerodromus, draudžiamąsias, ribojimų ir pavojingas zonas, radionavigacijos įrengimus ir oro navigacijos priemones, mažiausiąjį sektoriaus absoliutųjį aukštį, nustatytąją kelio liniją, kaip parodyta plane iš viršaus ir iš šono, aerodromo naudojimo minimumus ir t.t.
    Šis žemėlapis įgulai suteikia informaciją, kuri jai leidžia atlikti paskirtą artėjimo tūpti pagal prietaisus procedūrą iki tūpimo tako, įskaitant tūpimo nutraukimo tvarką, ir ten, kur galima, su ja susijusias laukimo schemas.
11. Vizualiojo artėjimo tūpti žemėlapis – ICAO
    Šie žemėlapiai rengiami visiems aerodromams, kuriuose vykdomi VFR skrydžiai.
12. Tiksliojo artėjimo tūpti vietovės žemėlapis – ICAO
    Šiame žemėlapyje yra pateikiama išsami informacija apie vietovės profilį tam tikroje priartėjimo tūpti dalyje, kad orlaivių naudojimo agentūros galėtų įvertinti vietovės poveikį apsisprendimo aukščio nustatymui radijo aukščiamačiu. Toks žemėlapis yra rengiamas Kauno RWY 26 ir Vilniaus RWY 01 aerodromams.
13. ATC stebėjimo mažiausio absoliutaus aukščio žemėlapis – ICAO
    Šiame papildomame žemėlapyje pateikiama informacija, kuri leis skrydžio įgulai kontroliuoti ir patikrinti absoliutųjį aukštį, paskirtą skrydžių vadovo, naudojančio ATS stebėjimo įrangą.

GEN 3.2.5  TURIMŲ ORO NAVIGACIJOS ŽEMĖLAPIŲ SĄRAŠAS

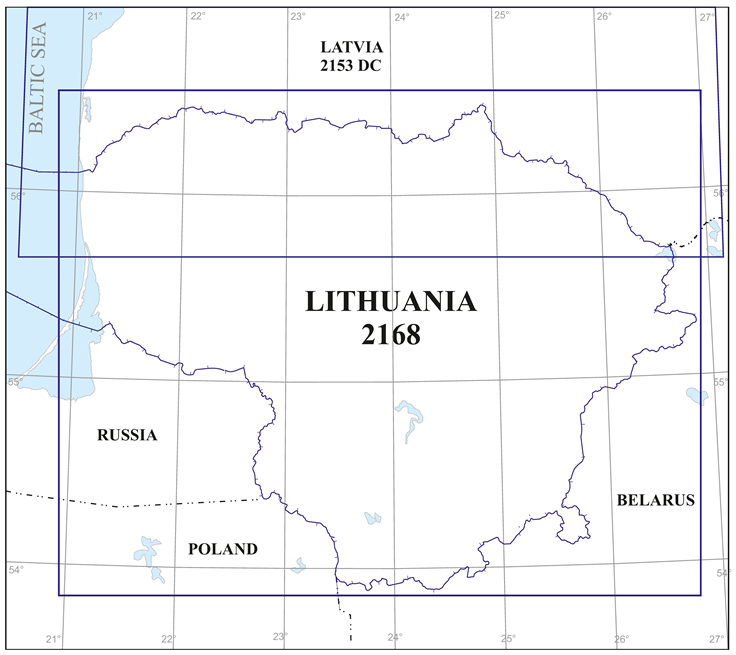

GEN 3.2.6  PASAULINIO ORO NAVIGACIJOS ŽEMĖLAPIO (WAC) RODYKLĖ – ICAO 1:500 000

GEN 3.2.7  TOPOGRAFINIAI ŽEMĖLAPIAI

Topografinių žemėlapių, reikalingų oro navigacijos schemoms papildyti, galima įsigyti:

GEN 3.2.8  Į AIP NEĮTRAUKTŲ ŽEMĖLAPIŲ PATAISOS

Vizualiųjų skrydžių oro navigacijos žemėlapis – ICAO 1:500 000 LITHUANIA nėra AIP dalis.

Naujausia informacija – NOTAMuose.
